虚拟示波器软件安装说明

2019-11-26来源: elecfans关键字:虚拟示波器  软件  安装说明

虚拟示波器是以在虚拟仪器技术上,使用高效率模块化硬件,然后搭配极具效率且便捷的软件,两者相结合,从而可执行各种测试,测量以及自动化应用。


软件是虚拟仪器技术中最重要的部份。使用正确的软件工具并通过调用特定的程序模块,工程师和科学家们可以高效地创建自己的应用以及友好的人机交互界面。NI公司提供的行业标准的图形化编程软件——NI LabⅥEW,不仅能轻松方便地完成与各种软硬件的连接,更能提供强大的数据处理能力,并将分析结果有效地显示给用户。此外,NI还提供了许多其它交互式的测量工具和系统管理软件工具,例如连接设计与测试的交互式软件SignalExpress、基于ANSI-C语言的LabWindows/CⅥ、支持微软Visual Studio的Measurement Studio等等,这些软件均可满足客户对高性能应用的需求。

虚拟示波器软件安装说明

拥有了功能强大的软件,您就可以在仪器中创建智能性和决策功能,从而发挥虚拟仪器技术在测试应用中的强大优势。下面就来讲一讲软件的安装。

软件安装说明

软件安装包括USB数据采集卡驱动程序安装和虚拟示波器软件安装。

新疆喜乐彩玩法1,安装USB数据采集卡驱动程序。

在安装虚拟示波器之前,必须正确安装USB数据采集卡驱动程序。 安装步骤如下:

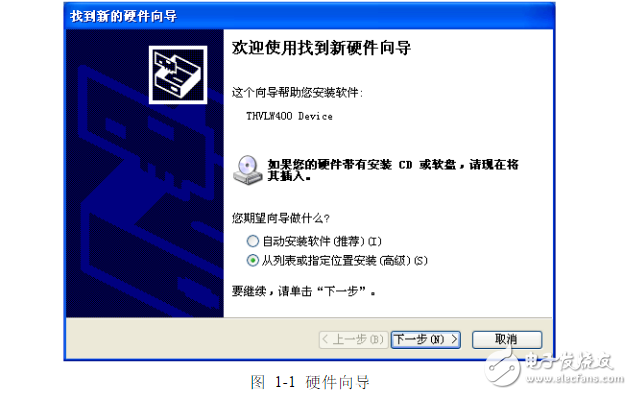

(1)USB通信线缆的方形接口插入数据采集卡,USB通信线缆的另一端插入计算机的USB通信端口。 计算机查询新硬件并启动硬件向导。 如图1-1所示,选择“从列表或指定位置安装(高级)”,然后单击“下一步”:

虚拟示波器软件安装说明

(2)进入如图1-2界面,选择“在搜索中包含此位置”,单击“浏览”,选择USB数据采集卡的驱动文件,单击“下一步”,开始安装驱动程序:

虚拟示波器软件安装说明

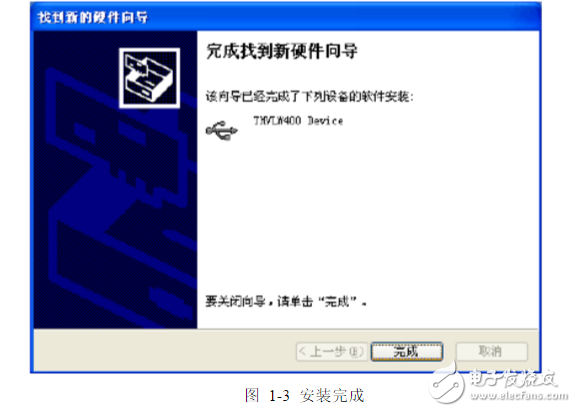

(3)安装完成后,出现如图1-3界面,这说明驱动程序安装成功。

虚拟示波器软件安装说明

新疆喜乐彩玩法如果在使用虚拟示波器的过程中发生不正确的数据采集,则应卸载安装的USB数据采集卡驱动程序,USB通信线应插入计算机的其他USB通信端口,USB数据采集卡的驱动程序应该重新安装。


2、安装虚拟示波器软件。

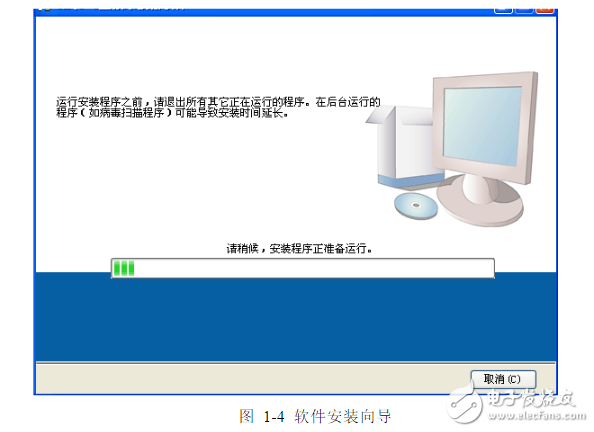

新疆喜乐彩玩法(1)点击“虚拟示波器软件安装包”文件夹,选择“setup。exe”安装程序进入界面,如图1-4所示:

虚拟示波器软件安装说明

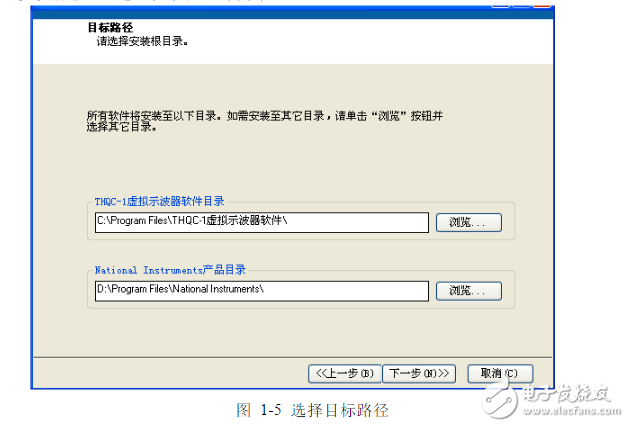

(2)第一步完成后,进入如图1-5界面:

虚拟示波器软件安装说明

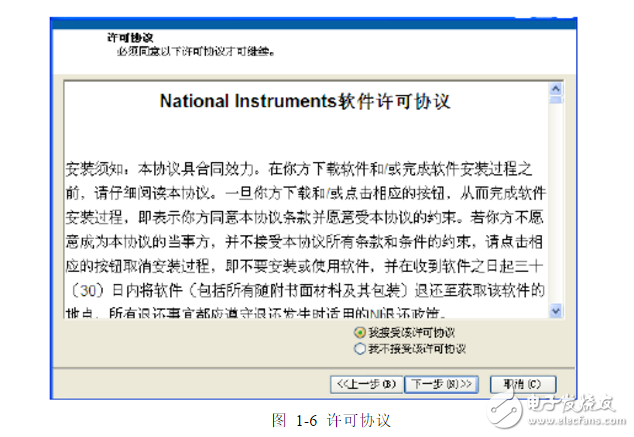

(3)选择好安装位置后,点击“下一步”,进入如图1-6界面:

虚拟示波器软件安装说明

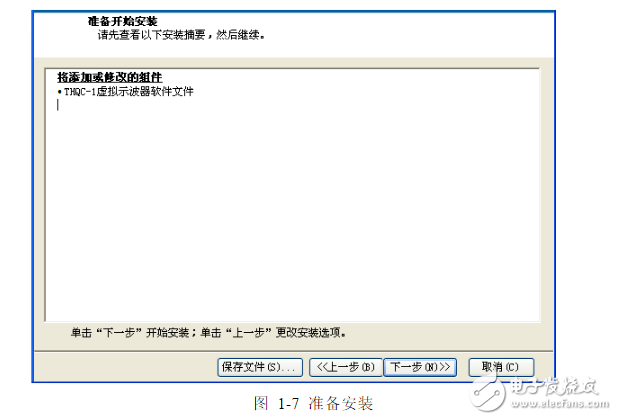

(4)选择“我接受该许可协议”,点击“下一步”,进入如图1-7界面:

虚拟示波器软件安装说明

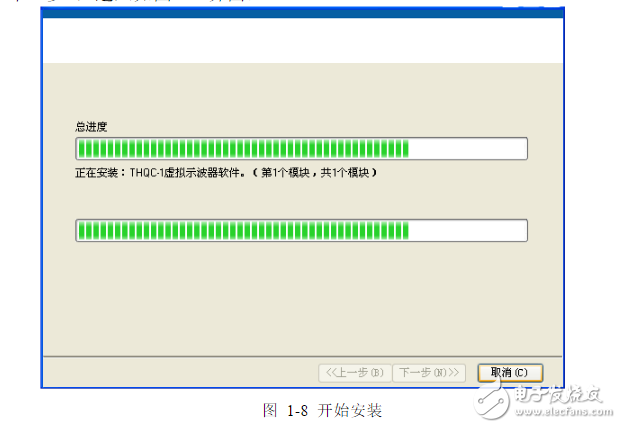

(5)点击“下一步”,进入如图1-8界面:

虚拟示波器软件安装说明

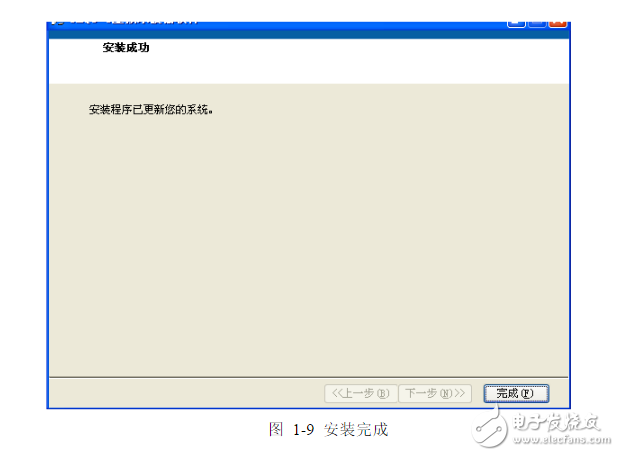

(6)程序开始安装,安装完成后进入如图1-9界面,表面程序安装成功。

虚拟示波器软件安装说明
